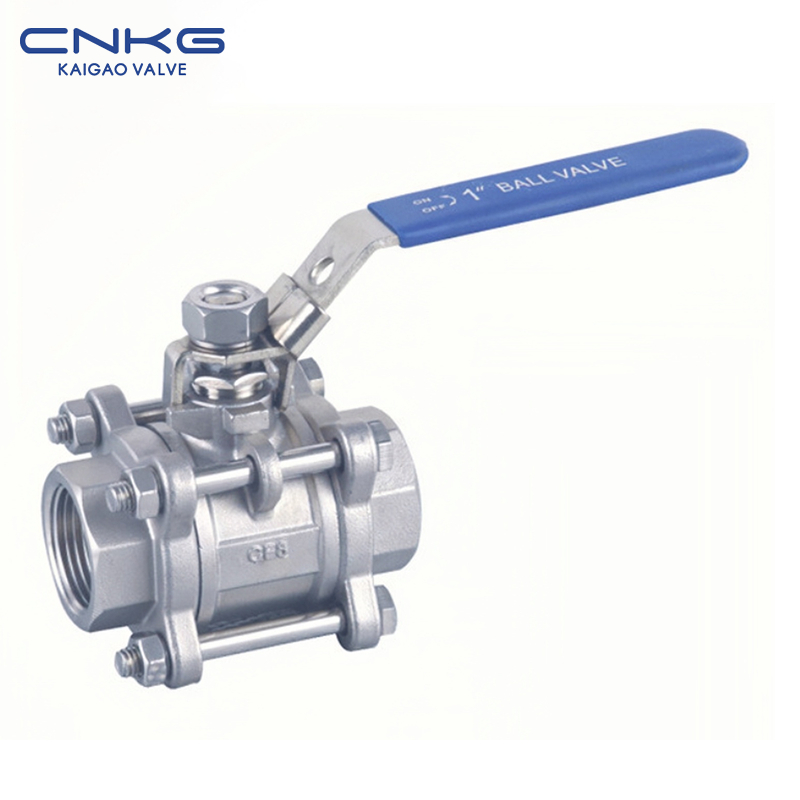

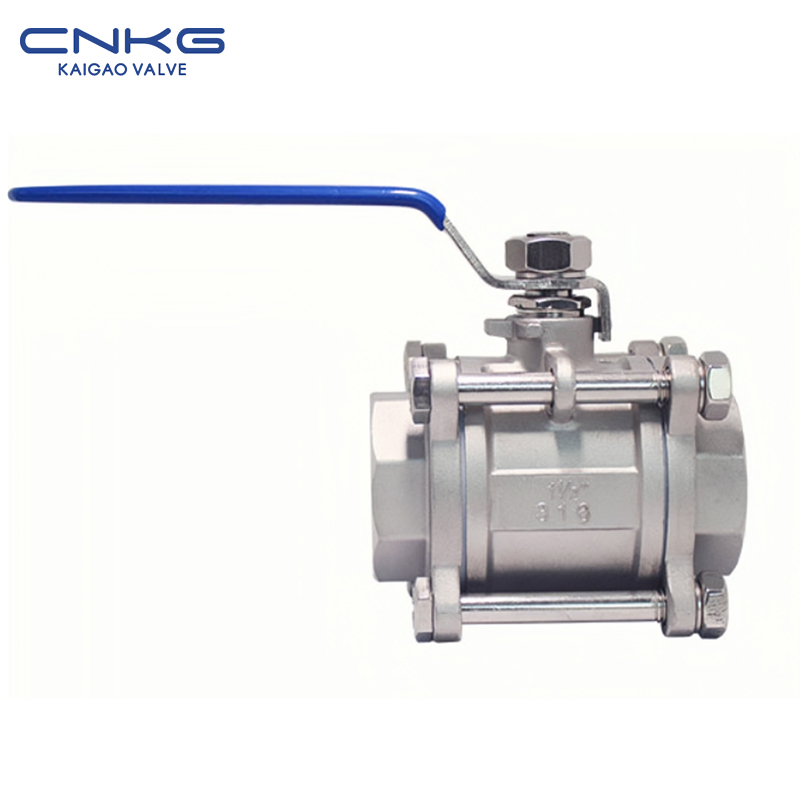

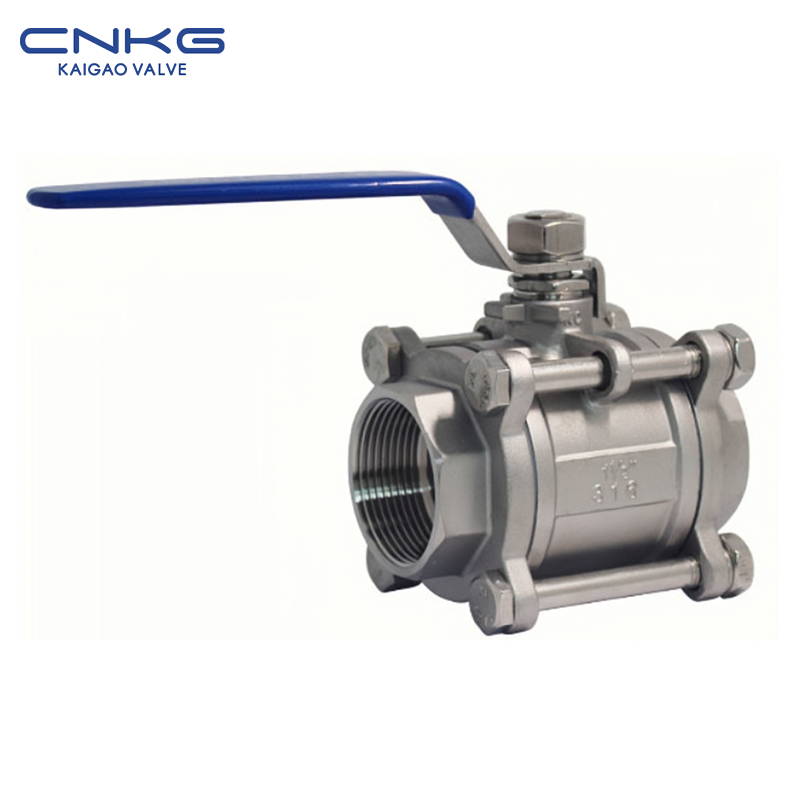

3件式DIN螺紋球閥
規格
| 標稱壓力 | 1.6 / 2.5 / 4.0 / 6.3 兆帕 |
| 力量測試 | PT2.4 / 3.75 / 6.0 / 9.45 兆帕 |
| 密封性測試 | 1.76 / 2.75 / 4.4 / 6.93 兆帕 |
| 密封性測試 | 1.76 / 2.75 / 4.4 / 6.93 兆帕 |
| 氣密性試驗 | 0.6兆帕 |
| 閥體材料 | WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL) |
| 適當的介質 | 水/蒸氣/石油產品/硝酸/醋酸 |
| 適宜溫度 | -29℃-180℃ |

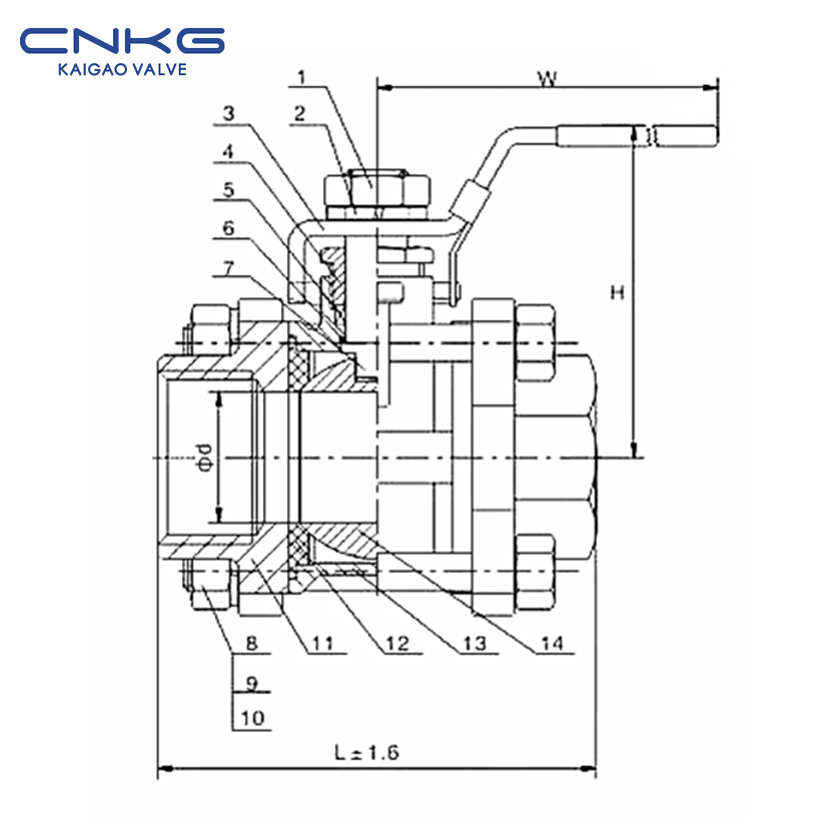

產品詳情
| 不。 | 部件名稱 | 材料 |
| 1 | 堅果 | 304/316 |
| 2 | 彈簧墊圈 | 304/316 |
| 3 | 處理 | 304/316 |
| 4 | 腺 | 304/316 |
| 5 | 包裝 | 聚四氟乙烯 |
| 6 | 止推墊片 | 聚四氟乙烯 |
| 7 | 幹 | 304/316 |
| 8 | 堅果 | 304/316 |
| 9 | 螺栓 | 304/316 |
| 10 | 彈簧墊圈 | 304/316 |
| 11 | 引擎蓋 | GF8/CF8M |
| 12 | 座位 | 聚四氟乙烯 |
| 13 | 身體 | CF8/CF8M |
| 14 | 球 | 304/316 |
主要尺寸和連接尺寸
| 1/2英寸 | 3/4英寸 | 1英吋 | 1¼英吋 | 1½英寸 | 2英吋 | ||
| d | 15 | 20 | 25 | 32 | 38 | 49 | |
| L | 75 | 80 | 90 | 110 | 120 | 140 | |
| H | 55 | 65 | 70 | 80 | 90 | 100 | |
| 在 | 105 | 115 | 120 | 145 | 165 | 170 | |
| 稱重 | |||||||
