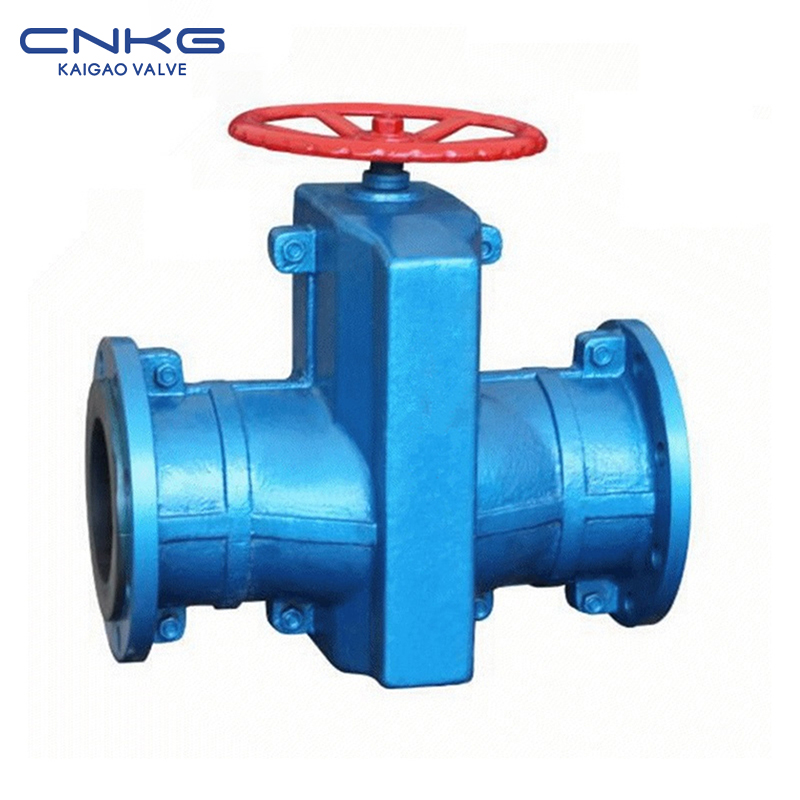

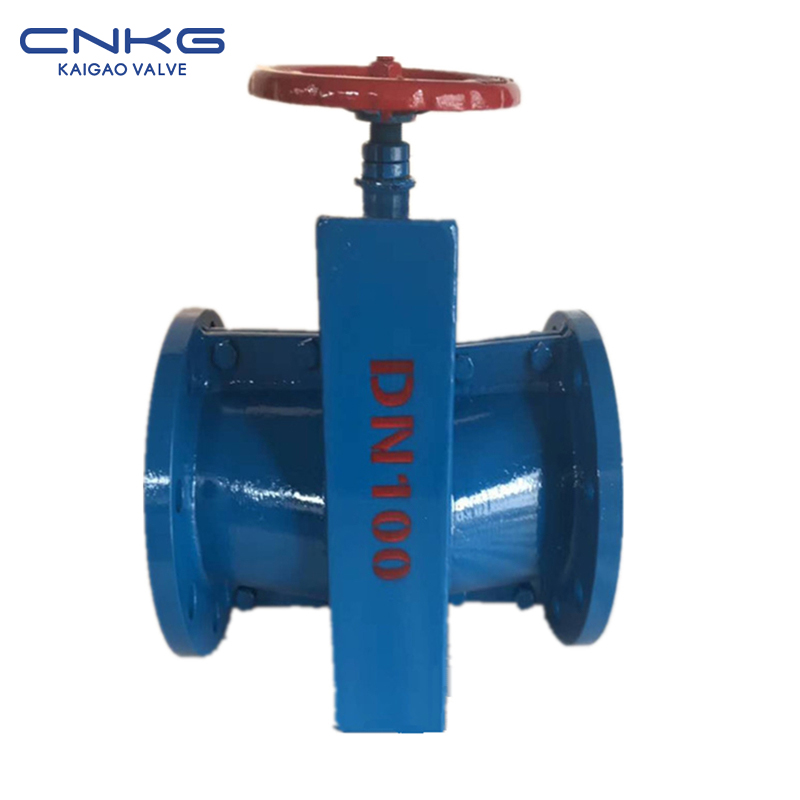

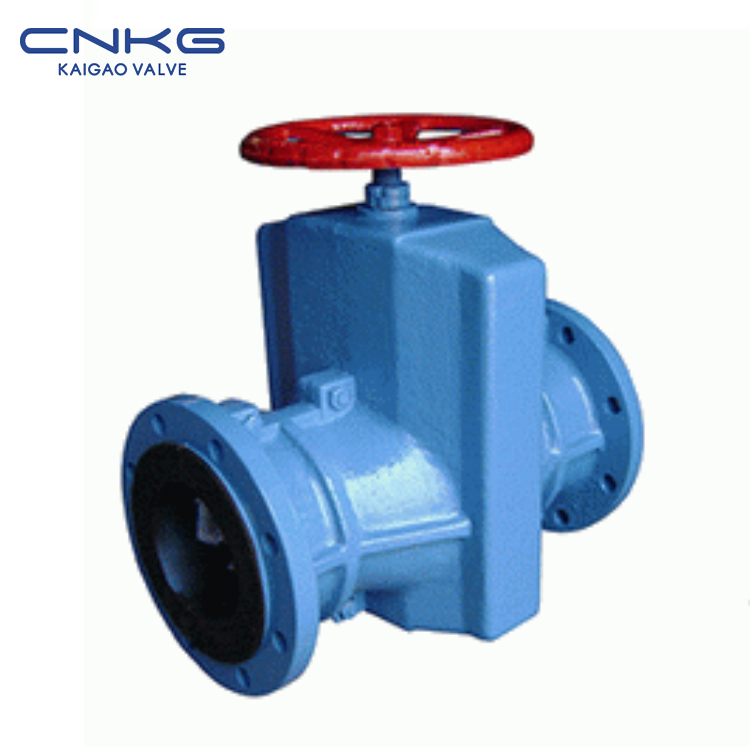

法蘭夾緊閥
手動夾管閥主要零件材料
| 不。 | 部件名稱 | 材料 |
| 1 | 身體 | 304/316/鑄鐵 |
| 2 | 袖套 | 橡皮 |
| 3 | 幹 | 世界銀行 |
| 4 | 支撐 | 鑄鐵 |
| 5 | 處理 | 鑄鐵 |
| 6 | 括號 | 球墨鑄鐵 |

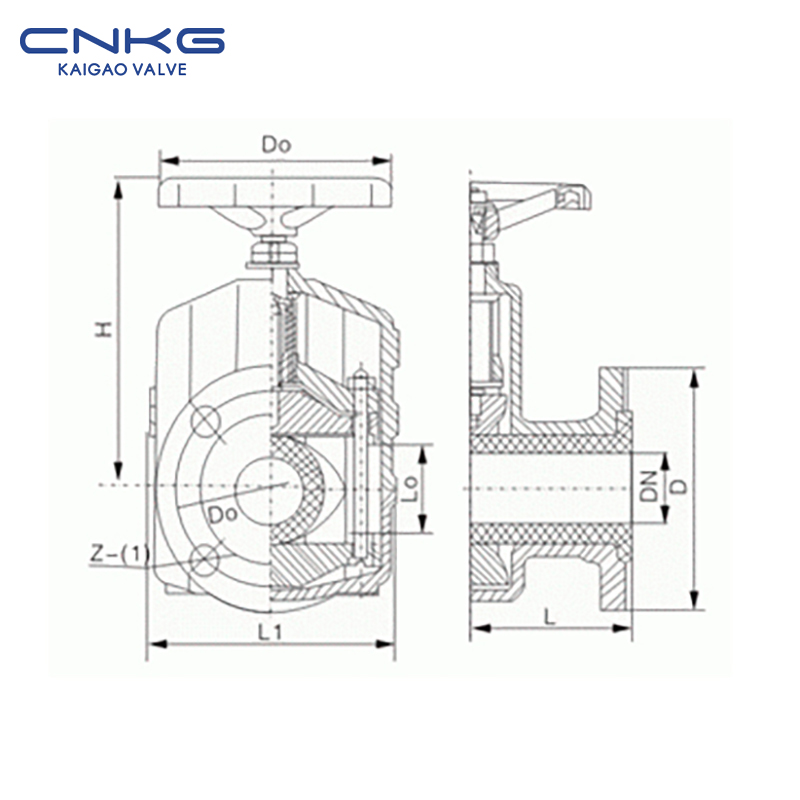

手動夾管閥主要尺寸和連接尺寸
| DN（毫米） | PN(MPa) | WN(MPa) | L | L1 | L0 | D | D1 | D0 | H | Z-φ | 瓦特(公斤) | |
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 | |
| 32 | 165 | 156 | 40 | 140 | 100 | 140 | 174 | 4-18 | 4.5 | |||
| 40 | 190 | 157 | 50 | 150 | 110 | 140 | 186 | 4-18 | 5.5 | |||
| 50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | |||
| 65 | 250 | 199 | 74 | 180 | 145 | 160 | 128 | 4-18 | 9 | |||
| 80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 12.5 | |||
| 100 | 350 | 250 | 106 | 215 | 180 | 140 | 301 | 8-18 | 20 | |||
| 125 | 430 | 318 | 134 | 245 | 210 | 180 | 360 | 8-18 | 27.5 | |||
| 150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | |||
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 | |
| 250 | 800 | 516 | 256 | 395 | 350 | 560 | 632 | 12-23 | 138 | |||
| 300 | 950 | 562 | 304 | 445 | 400 | 620 | 741 | 12-23 | 159 | |||
