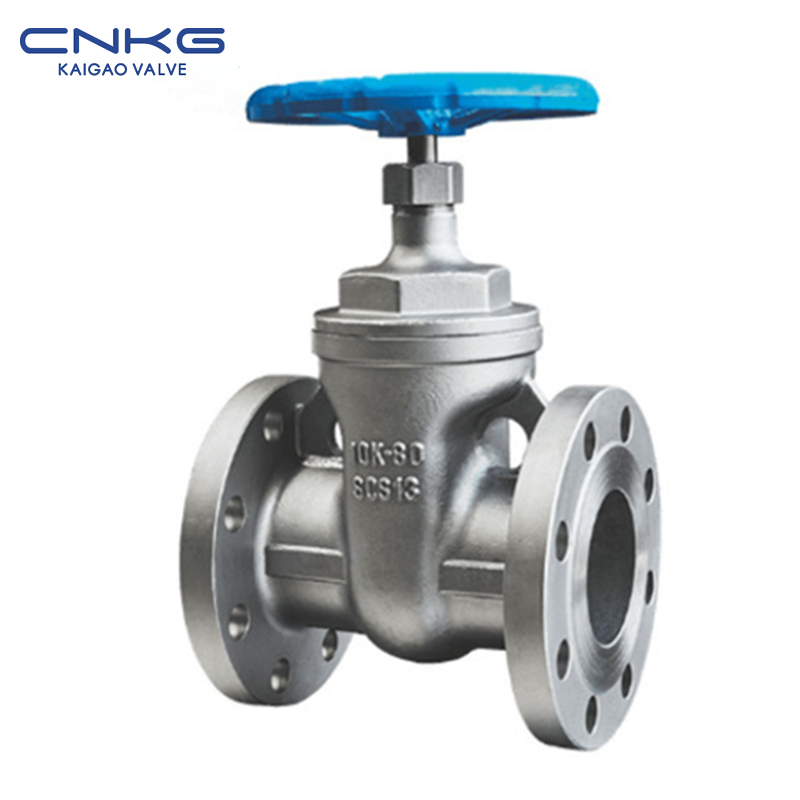

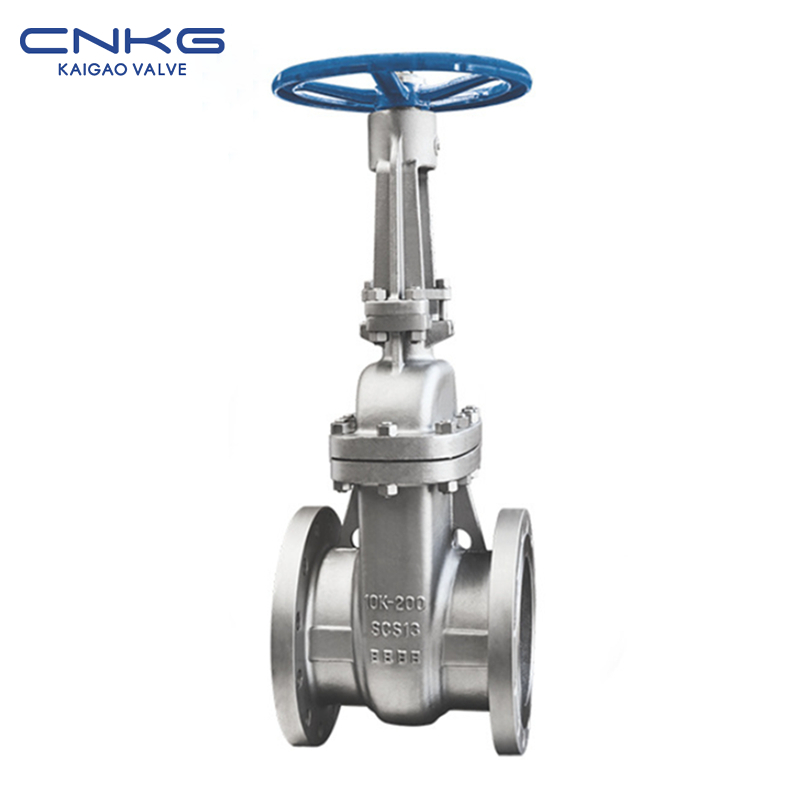

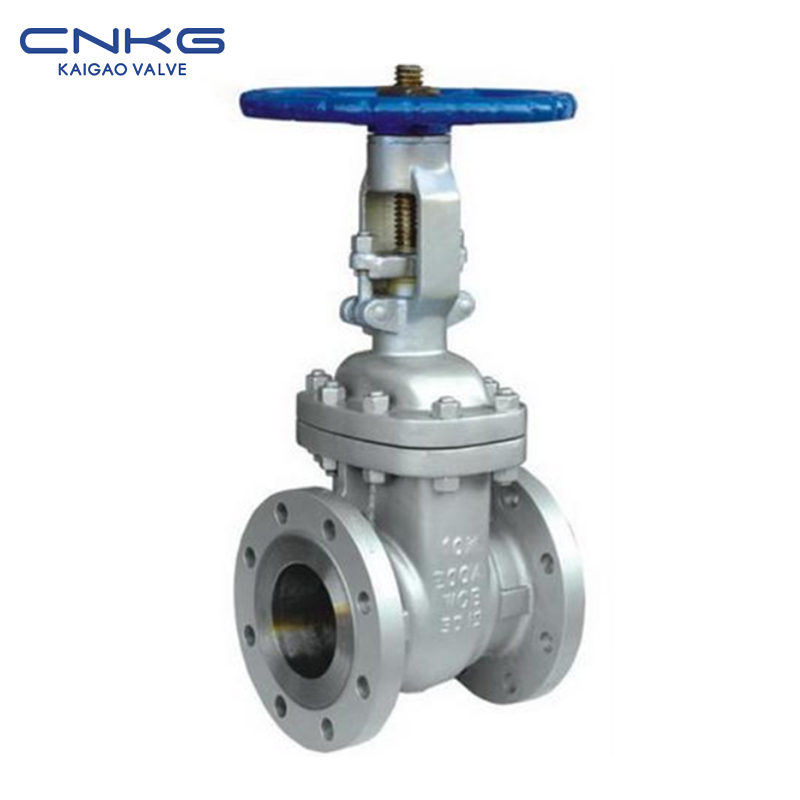

JIS 法蘭閘閥 Z41H、Z41W（SCPH2、SCS13、Ti、Ni）。

類型 Z41H、Z41W
尺寸 2英寸～36英寸
壓力 1萬，2萬
材料鑄鋼、不銹鋼等。

聯絡我們

產品詳情

JIS法蘭閘閥主要尺寸和連接尺寸

Z41(0)H(F) JIS 20K
尺寸	英吋	2	2½	3	4	5	6	8	10	12	14	16	18	20	24	28	30	32	36
L	毫米	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346	1397	1524	1727
L1	毫米	232	257	298	321	397	419	435	473	518	778	854	930	1010	1135	1372	1422	1553	1756
L2	毫米	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346	1397	1524	1727
H	毫米	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228	2650	-	-	-	-
在	毫米	250	250	300	300	350	350	400	500	600	600	650	838	889	1092	-	-	-	-
H1	毫米	-	-	-	-	-	-	-	1375	1524	1718	1860	2077	2310	2809	3078	3396	3700	4115
W1	毫米	-	-	-	-	-	-	-	460	460	460	460	460	460	600	600	600	600	600
T	牛頓米	22	25	29	32	35	37	41	48	51	54	57	60	64	70	4264	5403	6600	7900
WT(RF)	公斤	24	36	47	69	29	123	196	333	440	710	950	1405	1405	2770	3312	4100	5200	6700

Z41(0)H(F) JIS 20K
尺寸	英吋	2	2½	3	4	5	6	8	10	12	14	16	18	20	24	28	30	32	36
L	毫米	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346	1397	1524	1727
L1	毫米	232	257	298	321	397	419	435	473	518	778	854	930	1010	1135	1372	1422	1553	1756
L2	毫米	216	241	283	305	381	403	419	457	502	762	838	914	991	1143	1346	1397	1524	1727
H	毫米	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228	2650	-	-	-	-
在	毫米	250	250	300	300	350	350	400	500	600	600	650	838	889	1092	-	-	-	-
H1	毫米	-	-	-	-	-	-	-	1375	1524	1718	1860	2077	2310	2809	3078	3396	3700	4115
W1	毫米	-	-	-	-	-	-	-	460	460	460	460	460	460	600	600	600	600	600
T	牛頓米	22	25	29	32	35	37	41	48	51	54	57	60	64	70	4264	5403	6600	7900
WT(RF)	公斤	24	36	47	69	29	123	196	333	440	710	950	1405	1405	2770	3312	4100	5200	6700

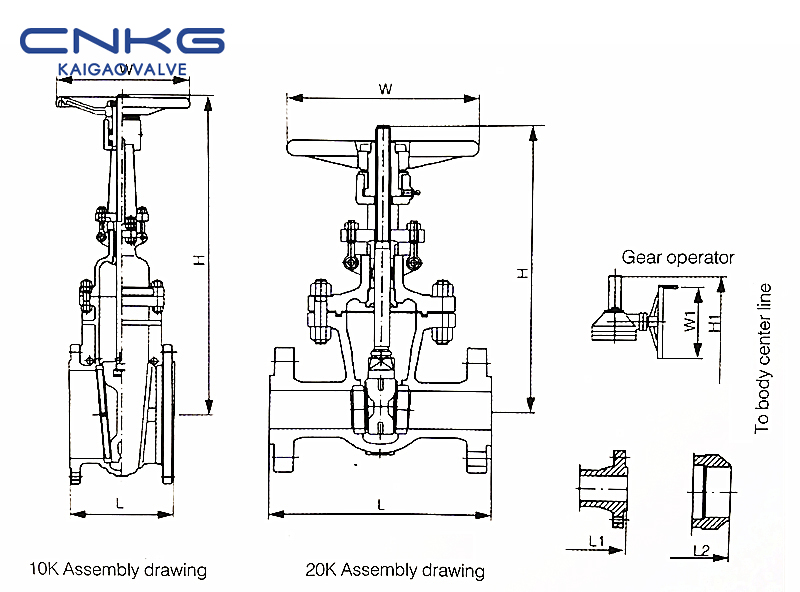

JIS法蘭閘閥-3（2）
