方形電動平台的刀閘閥
主要部件的材料
| 不。 | 姓名 | 材料 |
| 1 | 身體 | GGG40 |
| 2 | 密封 | 北俄勒岡州 |
| 3 | 金屬絲 | 201 |
| 4 | 光碟 | 304 |
| 5 | 螺栓 | 201 |
| 6 | 包裝 | 聚四氟乙烯 |
| 7 | 螺帽/螺栓 | 201 |
| 8 | 腺 | 世界銀行 |
| 9 | 螺帽/螺栓 | 201 |
| 10 | 桿夾 | 世界銀行 |
| 11 | 幹 | 2Cr13 |
| 12 | 軛 | A3 |
| 13 | 螺帽/螺栓 | 201 |
| 14 | 柄螺母 | 黃銅 |
| 15 | 軸承 | ZChSnSb10-6 |
| 16 | 軛頭 | 世界銀行 |
功能和規格
| DN(NPS) | 最大工作壓力 | 身體測試壓力 | 座椅測試壓力 |
| DN600 | 10巴 | 15巴 | 11Bar |

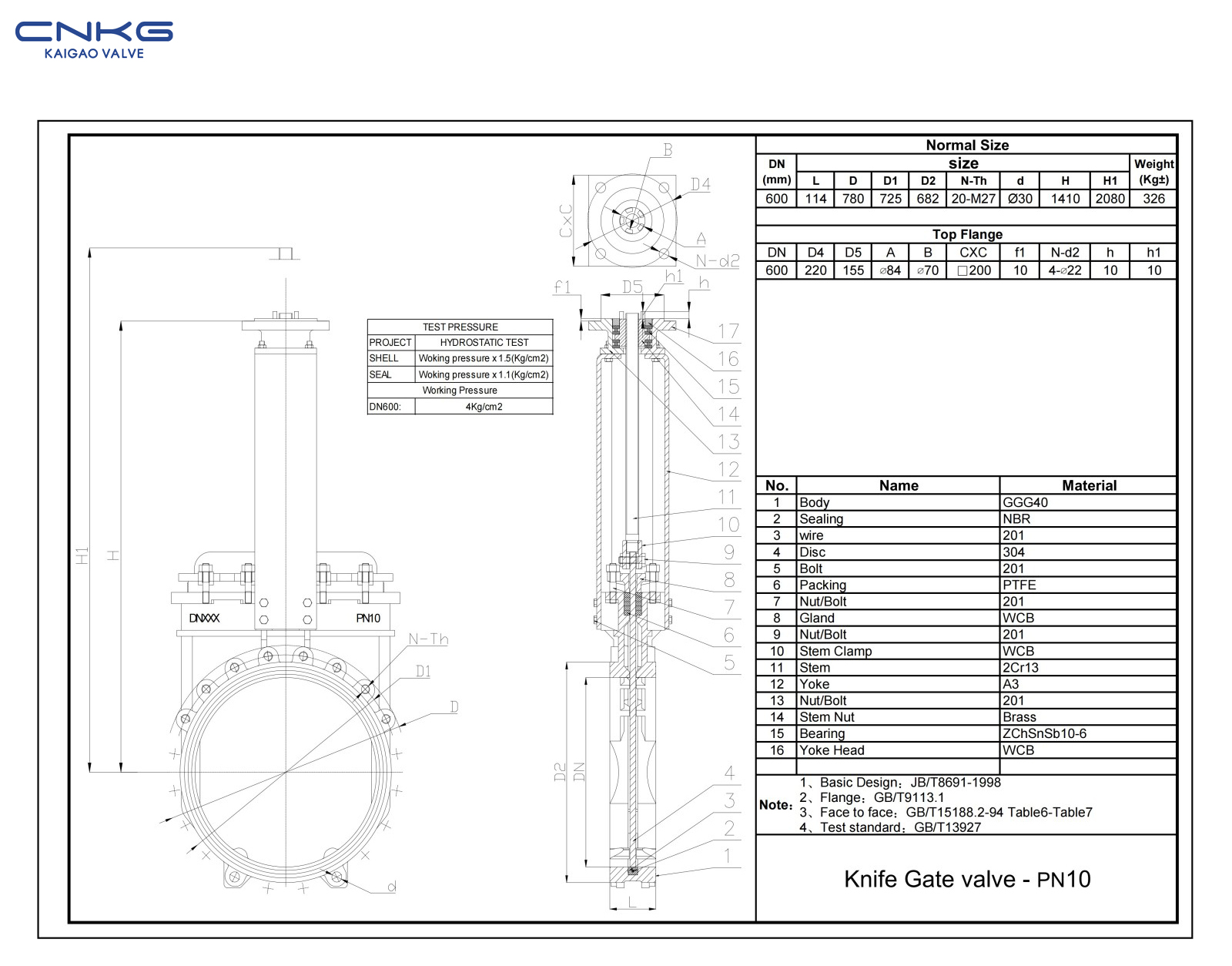

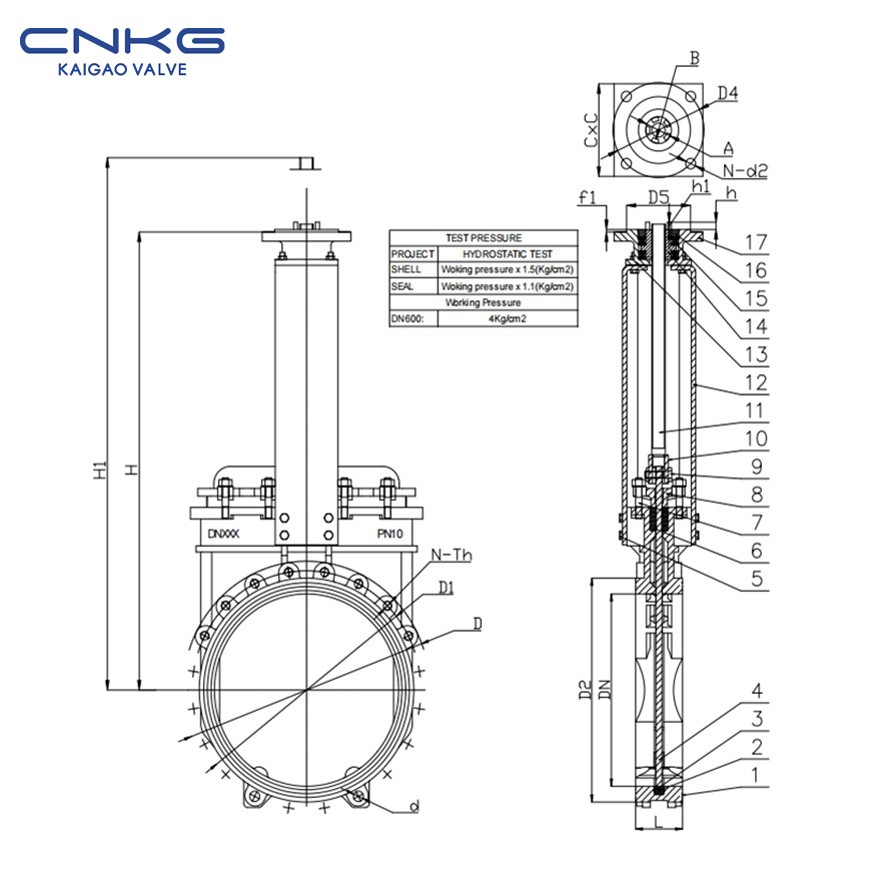

主要尺寸和連接尺寸
| DN | L | D | D1 | D2 | N-Th | d | h | H1 | 體重（kg±） |
| 600 | 114 | 780 | 725 | 682 | 20-M27 | Φ30 | 1410 | 2080 | 326 |
| 頂部法蘭 | |||||||||
| DN | D4 | D5 | 一個 | B | C*C | f1 | N-d2 | h | h1 |
| 600 | 220 | 155 | Φ84 | Φ70 | 200 | 10 | 4-Φ22 | 10 | 10 |
