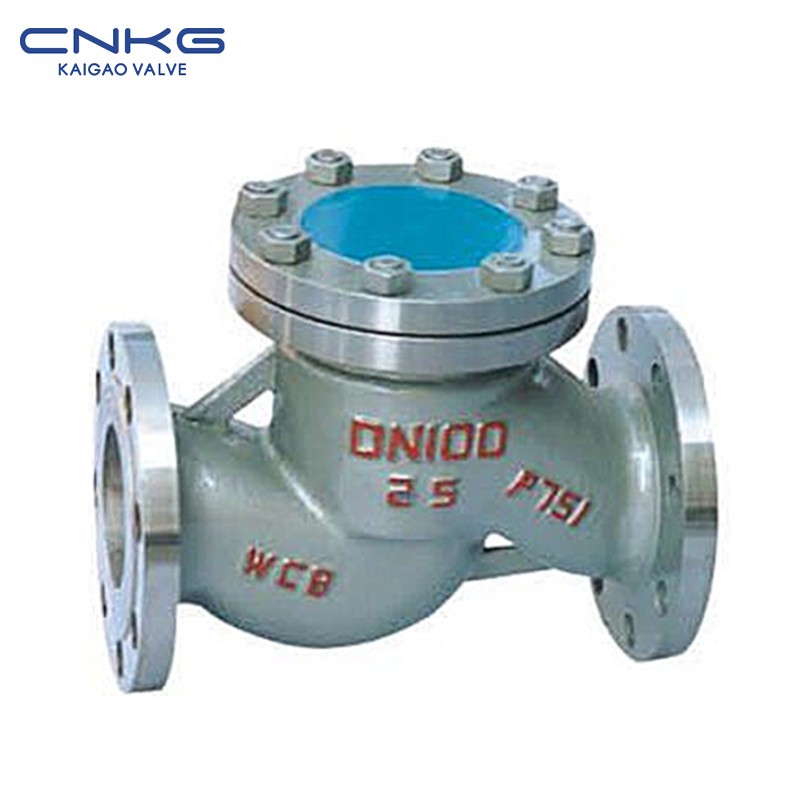

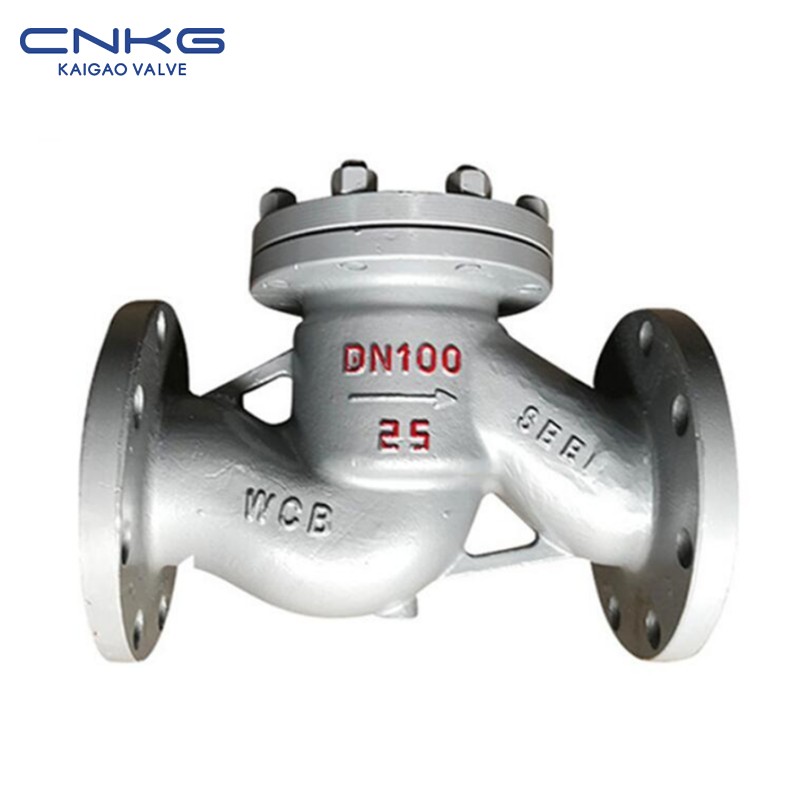

升降止回閥

Name: Lift Check Valve
Rating: 5 (153 reviews)

類型 H41
尺寸 DN50~300mm
壓力 1.6～6.4兆帕
材料鑄鋼、不銹鋼等。

聯絡我們

產品詳情

升壓止回閥規格

標稱壓力	1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 25.0兆帕
殼	2.4 / 3.8 / 6.0 / 9.6 / 15.0 / 24.0兆帕
後側	1.8 / 2.8 / 4.4 / 7.0 / 11.0 / 18.0 兆帕
液封	1.8 / 2.8 / 4.4 / 7.0 / 11.0 / 18.0 兆帕
氣封	0.6兆帕
閥體材料	WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
適當的介質	水/蒸氣/石油產品/硝酸/醋酸
適宜溫度	-29℃-425℃

升降止回閥主要零件材料

部件名稱	身體材料
車身/引擎蓋	世界銀行	WC6	低碳血類	CF8M
光碟	世界銀行	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
擺臂	20Cr13	25Cr2MoV	低碳血類	CF8M
墊片	18-8 柔性石墨
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9Ti
適宜溫度	-29~425℃	-29~550℃	-46~350℃	-40~550℃
合適的媒介	水、油、蒸汽	蒸汽，油	硝酸	硝酸

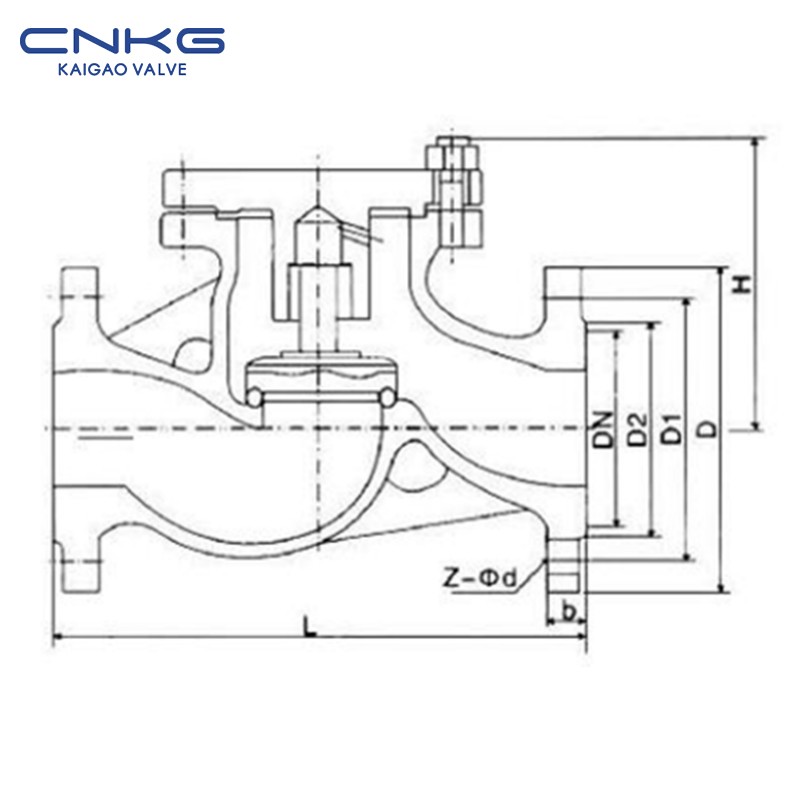

升降止回閥主尺寸和連接尺寸

類型	DN	PN1.6/2.5兆帕
類型	DN	L	D	D1	D2		b	Z-Φd	H	重量（公斤）≈
H41-16C H41Y-16C H41Y-16P H41Y-16R H41Y-16I	15	130	95	65	45		14	4-Φ14	77	3
	20	150	105	75	55		14	4-Φ14	77	4
	25	160	115	85	65		14	4-Φ14	80	5
	32	180	135	100	78		16	4-Φ18	85	7
	40	200	145	110	85		16	4-Φ18	95	9
	50	230	160	125	100		16	4-Φ18	105	10
	65	290	180	145	120		18	8-Φ18	120	20
	80	310	195	160	135		20	8-Φ18	130	30
	100	350	215	180	155		20	8-Φ18	140	39
	125	400	245	210	185		22	8-Φ18	155	50
	150	480	280	240	210		24	8-Φ23	180	70
	200	600	335	295	265		26	12-Φ23	215	161
	250	730	405	355	320		30	12-Φ25	260	251
	300	850	460	410	375		34	12-Φ25	315	395
H41-25 H41Y-25 H41Y-25P H41Y-25R H41Y-25I	15	130	95	65	45		16	4-Φ14	100	3.4
	20	150	105	75	55		16	4-Φ14	105	5
	25	160	115	85	65		16	4-Φ14	120	5.7
	32	180	135	100	78		18	4-Φ18	130	9.1
	40	200	145	110	85		18	4-Φ18	135	11.8
	50	230	160	125	100		20	4-Φ18	149	14.4
	65	290	180	145	120		22	8-Φ18	160	23
	80	310	195	160	135		22	8-Φ18	169	30
	100	350	230	190	160		24	8-Φ23	194	44
	125	400	270	220	180		28	8-Φ25	222	65
	150	480	300	250	218		30	8-Φ25	255	99
	200	600	360	310	278		34	12-Φ25	305	190
	250	730	425	370	332		36	12-Φ30	355	315
	300	850	485	430	390		40	16-Φ30	410	450
H41-40 H41Y-40 H41Y-40P H41Y-40R H41Y-40I	15	130	95	65	45	40	16	4-Φ14	100	4
	20	150	105	75	55	51	16	4-Φ14	105	5.5
	25	160	115	85	65	58	16	4-Φ14	120	6
	32	180	135	100	78	66	18	4-Φ18	130	12
	40	200	145	110	85	76	18	4-Φ18	135	14
	50	230	160	125	100	88	20	4-Φ18	149	18
	65	290	180	145	120	110	22	8-Φ18	160	27
	80	310	195	160	135	121	22	8-Φ18	169	36
	100	350	230	190	160	150	24	8-Φ23	194	50
	125	400	270	220	188	176	28	8-Φ25	225	75
	150	480	300	250	218	204	30	8-Φ25	255	119
	200	600	375	320	282	260	38	12-Φ30	305	217
	250	730	445	385	345	313	42	12-Φ34	360	365
	300	850	510	450	408	364	46	12-Φ34	415	310
H41-64 H41Y-64W H41Y-64P H41Y-64R H41Y-64I	15	210	105	75	55	40	18	4-Φ14	100	7
	20	230	125	90	68	51	20	4-Φ18	110	11
	25	230	135	100	78	58	22	4-Φ18	125	13
	32	260	150	110	82	66	24	4-Φ23	140	14
	40	260	165	125	95	76	24	4-Φ23	168	20
	50	300	175	135	105	88	26	4-Φ23	170	23
	65	340	200	160	130	110	28	8-Φ23	188	37
	80	380	210	170	140	121	30	8-Φ23	205	46
	100	430	250	200	168	150	32	8-Φ25	230	68
	125	500	295	240	202	176	36	8-Φ30	230	89
	150	550	340	280	240	204	38	8-Φ34	265	131
	200	650	405	345	300	260	44	12-Φ34	310	235
