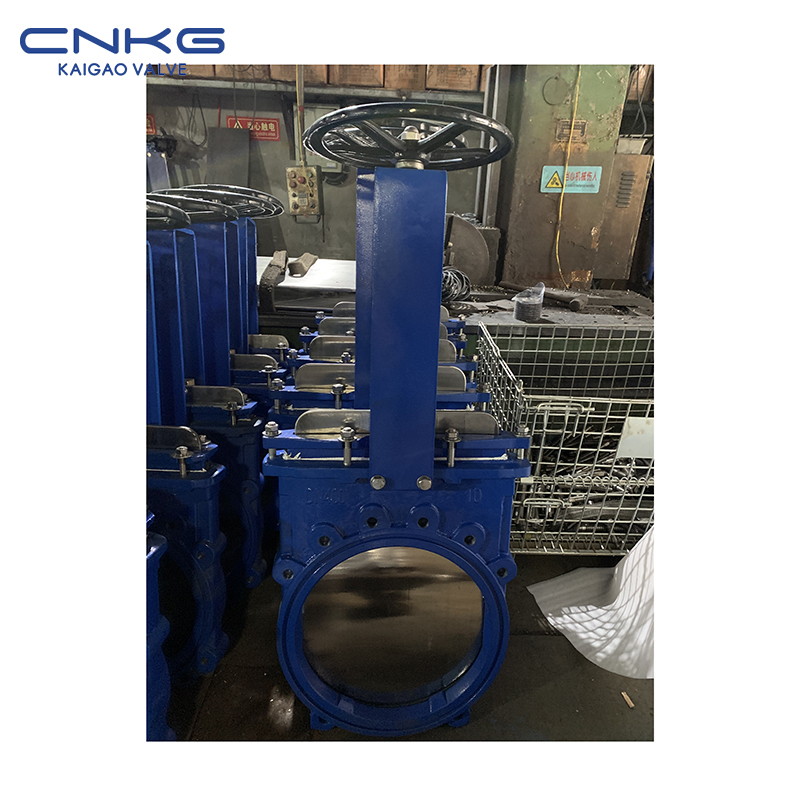

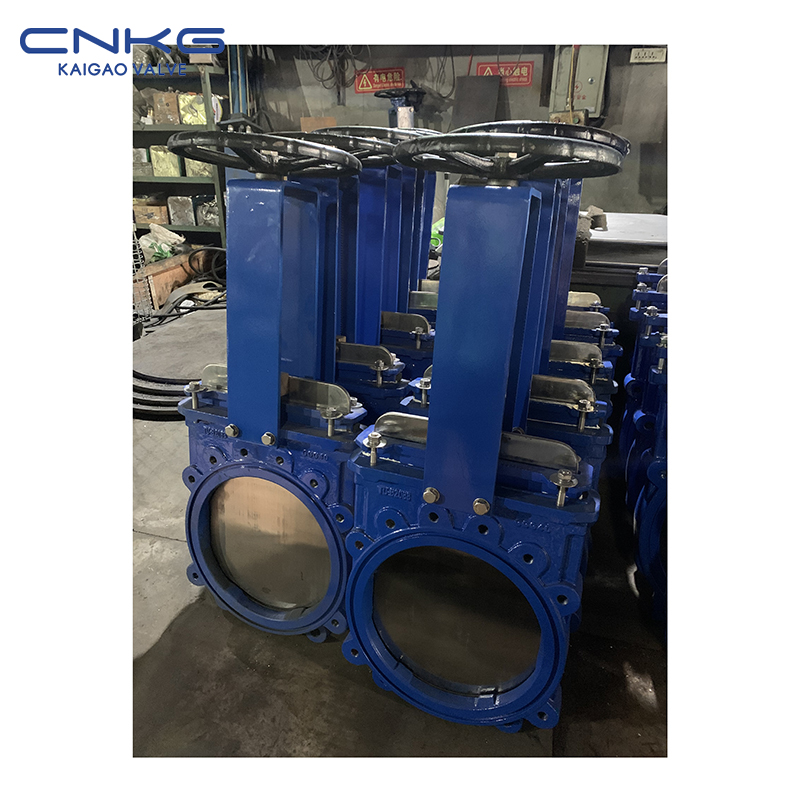

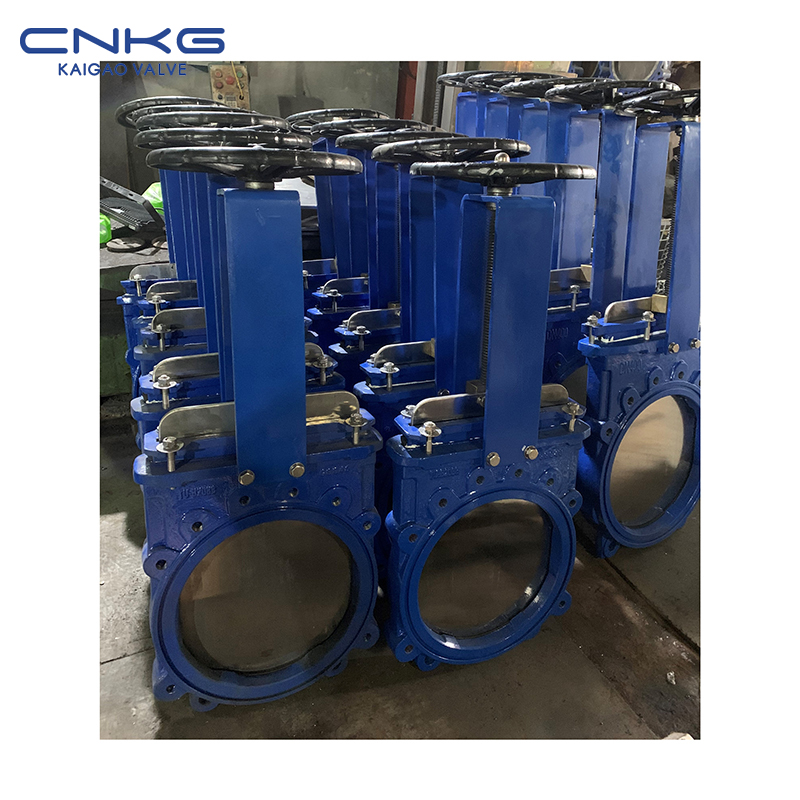

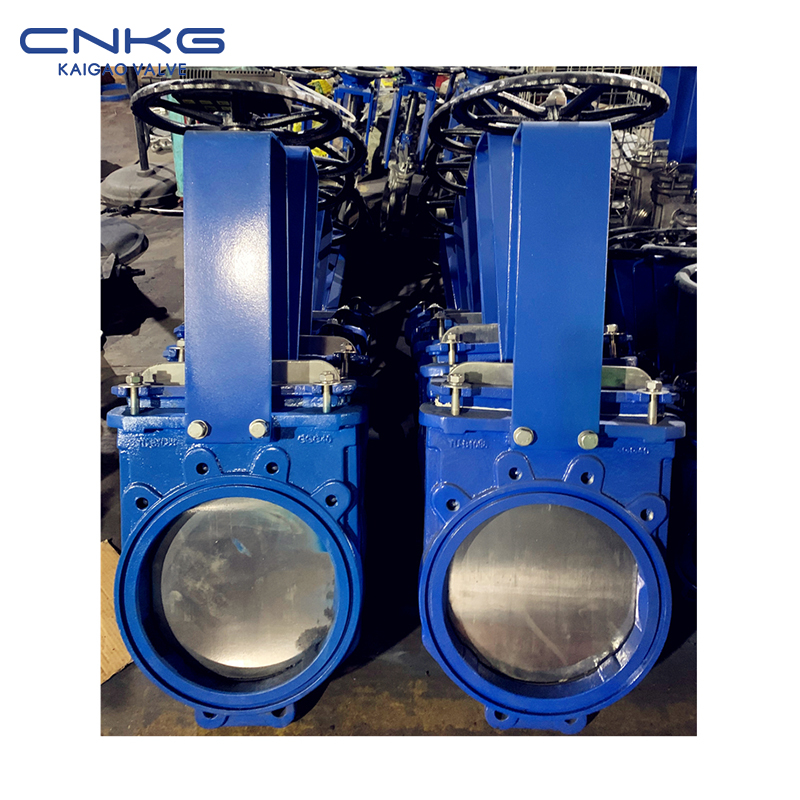

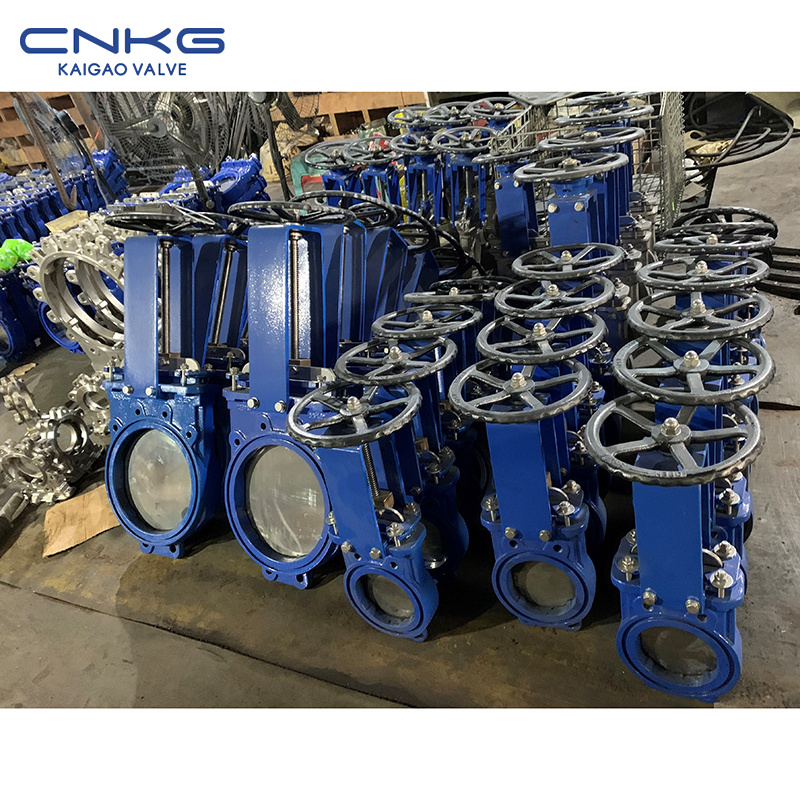

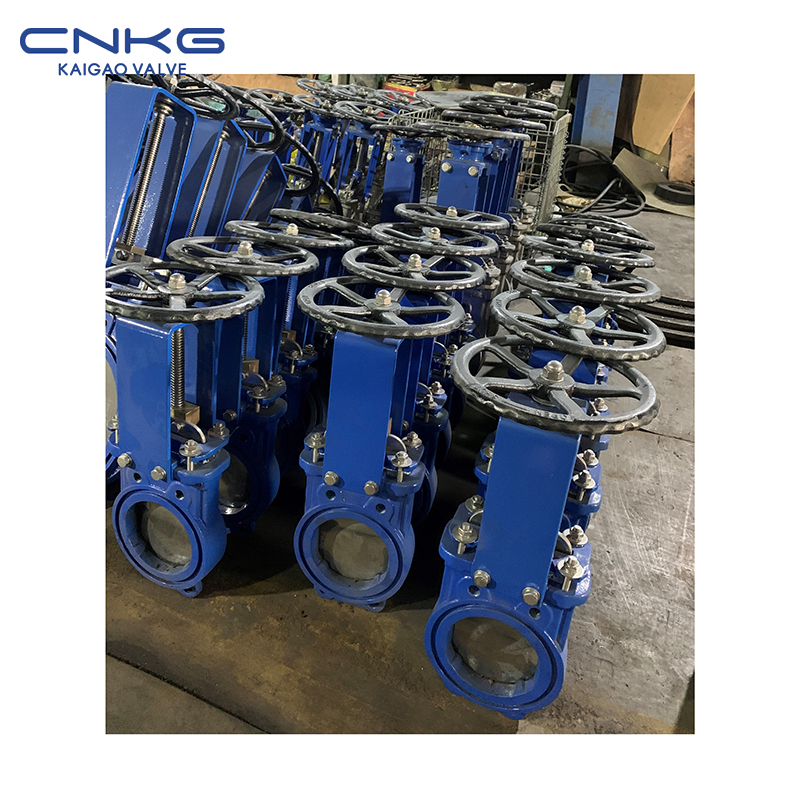

非升降桿式二通A級球墨鑄鐵刀閘閥
主要部件的材料
| 不。 | 姓名 | 材料 |
| 1 | 身體 | GGG40 |
| 2 | 密封 | 丁腈橡膠/三元乙丙橡膠 |
| 3 | 光碟 | 304 |
| 4 | 包裝 | 聚四氟乙烯 |
| 5 | 腺 | 世界銀行 |
| 6 | 螺栓 | 201 |
| 7-8 | 螺帽/螺栓 | 201 |
| 9 | 柄螺母 | 黃銅 |
| 10 | 螺栓 | 201 |
| 11 | 軛 | A3 |
| 12 | 幹 | 2Cr13 |
| 13 | 軸承 | ZChSnSb10-6 |
| 14 | 軸承蓋 | A3 |
| 15 | 手輪 | GGG40 |
| 16 | 堅果 | 201 |
| 17 | O型環 | 北俄勒岡州 |
功能和規格
| 方面 | 最大工作壓力 | 身體測試壓力 | 座椅測試壓力 |
| DN50-DN300 | 10巴 | 15巴 | 11Bar |

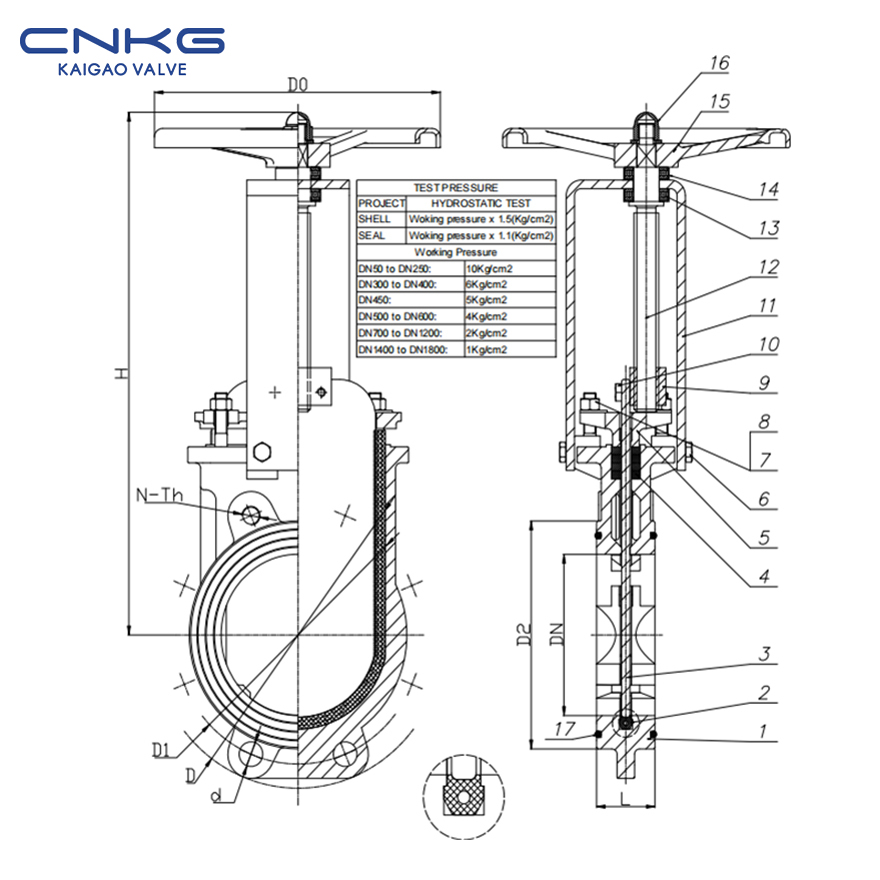

主要尺寸和連接尺寸
| DN | L | D | D1 | D2 | D0 | N-Th | d | h | 體重（kg±） |
| 50 | 48 | 165 | 125 | 99 | 180 | 4-M16 | F18 | 290 | 8 |
| 65 | 48 | 185 | 145 | 118 | 180 | 4-M16 | F18 | 320 | 9 |
| 80 | 51 | 200 | 160 | 132 | 220 | 8-M16 | F18 | 350 | 10 |
| 100 | 51 | 220 | 180 | 156 | 240 | 8-M16 | F18 | 385 | 12 |
| 125 | 57 | 250 | 210 | 184 | 240 | 8-M16 | F23 | 430 | 17 |
| 150 | 57 | 285 | 240 | 212 | 280 | 8-M20 | F23 | 485 | 22 |
| 200 | 60 | 340 | 295 | 266 | 300 | 8-M20 | F23 | 565 | 33 |
| 250 | 70 | 395 | 350 | 319 | 320 | 12-M20 | F23 | 680 | 47 |
| 300 | 76 | 445 | 400 | 370 | 320 | 12-M20 | F23 | 755 | 58 |
| 350 | 76 | 505 | 460 | 430 | 350 | 16-M20 | F23 | 922 | 82 |
| 400 | 89 | 565 | 515 | 480 | 350 | 16-M24 | F27 | 970 | 107 |
