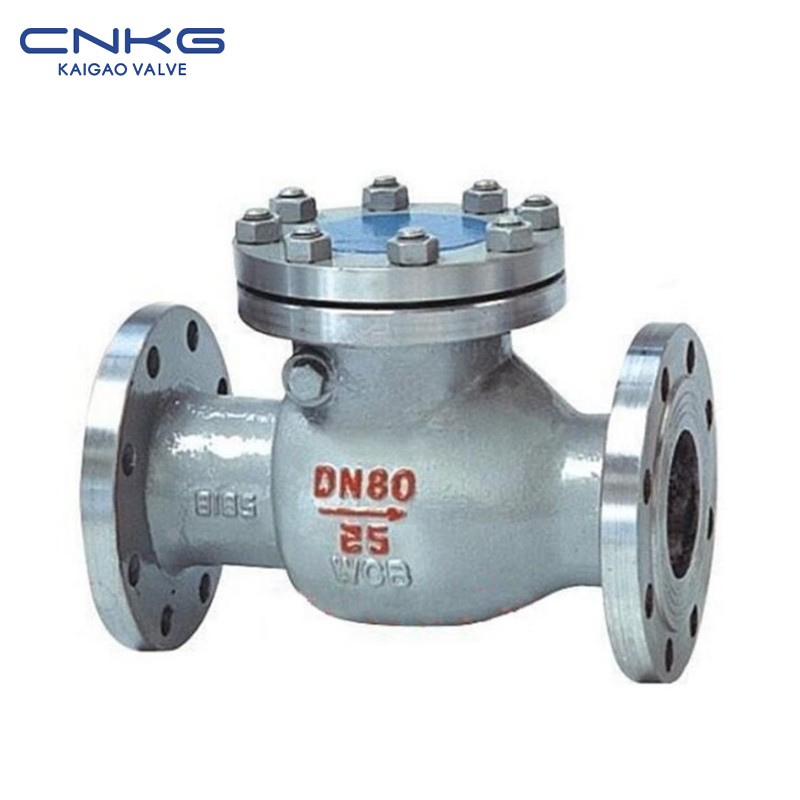

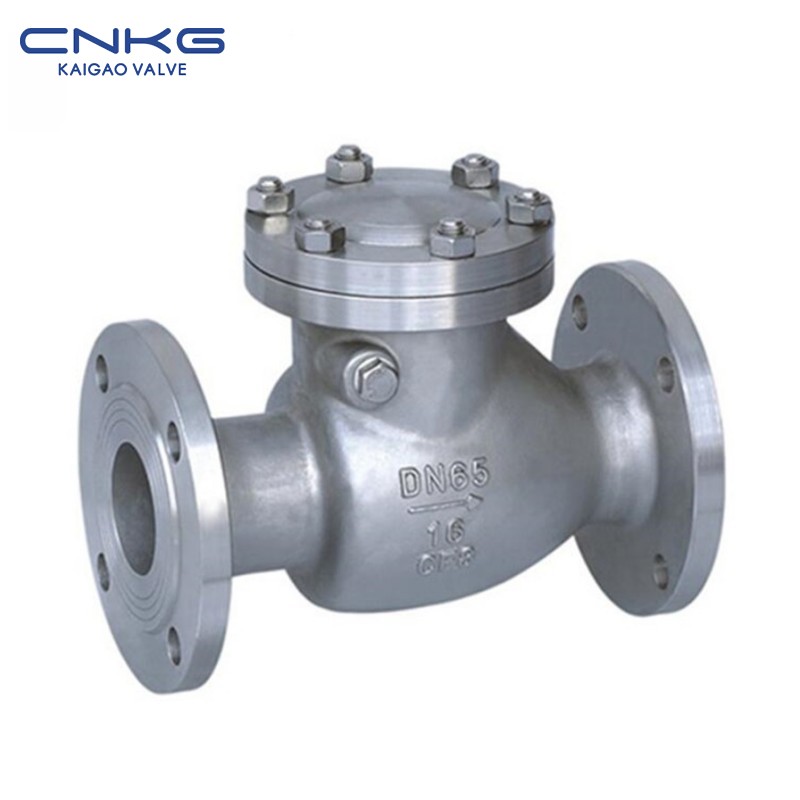

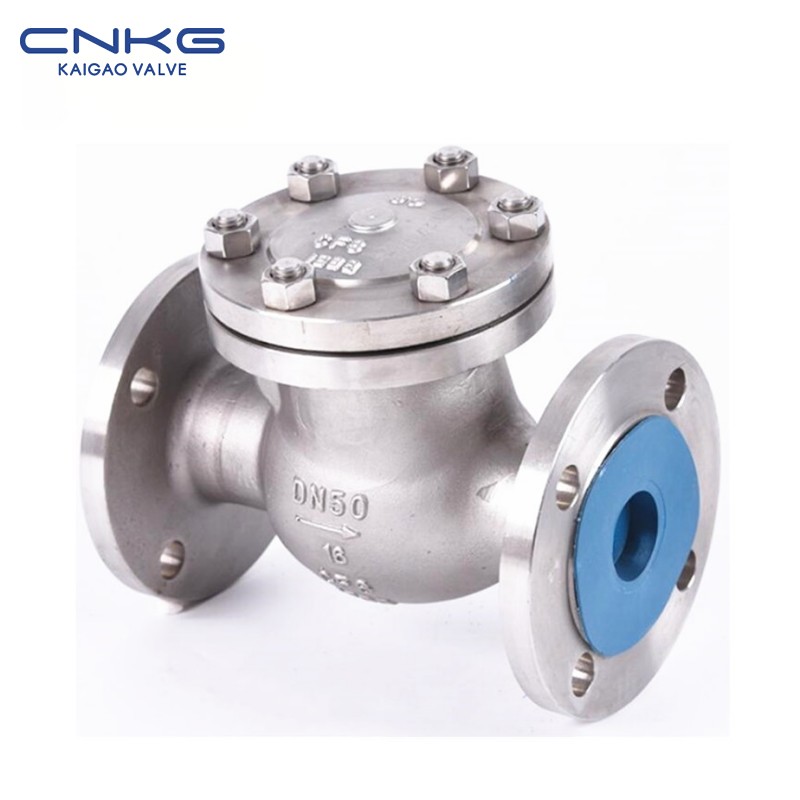

旋啟式止回閥

Name: Swing Check Valve
Rating: 5 (223 reviews)

類型 H44H
尺寸 DN50~500mm
壓力 1.6～6.4兆帕
材料鑄鋼、不銹鋼等。

聯絡我們

產品詳情

旋啟式止回閥規格

標稱壓力	1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 25.0兆帕
殼	2.4 / 3.8 / 6.0 / 9.6 / 15.0 / 24.0兆帕
後側	1.8 / 2.8 / 4.4 / 7.0 / 11.0 / 18.0 兆帕
液封	1.8 / 2.8 / 4.4 / 7.0 / 11.0 / 18.0 兆帕
氣封	0.6兆帕
閥體材料	WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
適當的介質	水/蒸氣/石油產品/硝酸/醋酸
適宜溫度	-29℃-425℃

旋啟式止回閥主要部件的材料

部件名稱	身體材料
車身/引擎蓋	世界銀行	WC6	低碳血類	CF8M
光碟	世界銀行	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
擺臂	20Cr13	25Cr2MoV	低碳血類	CF8M
墊片	18-8 柔性石墨
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9Ti
適宜溫度	-29~425℃	-29~550℃	-46-350℃	-40-550℃
合適的媒介	水、油、蒸汽	蒸汽，油	硝酸	硝酸

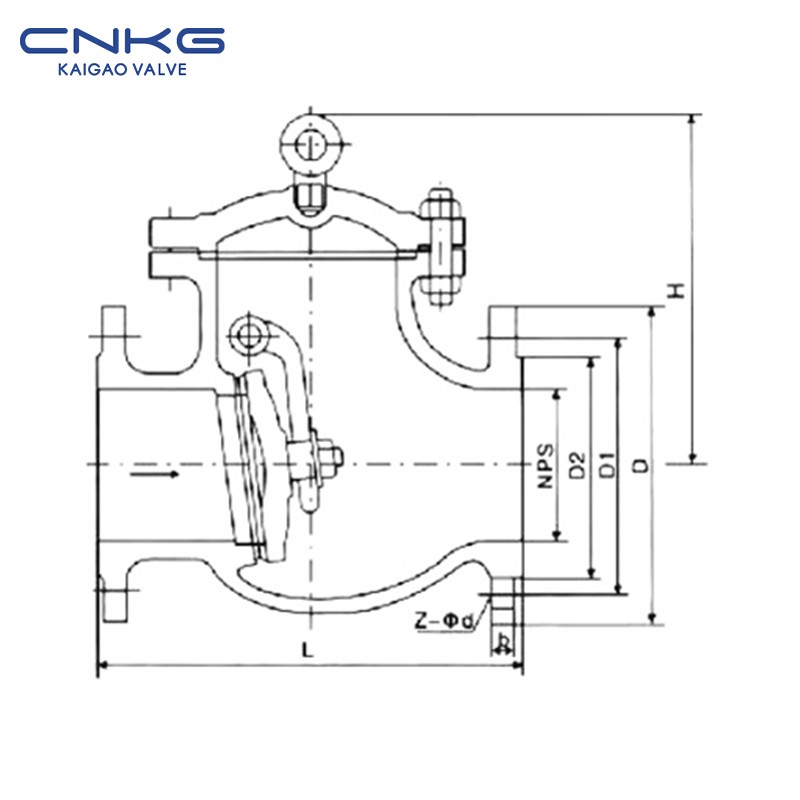

旋啟式止回閥主要尺寸和連接尺寸

類型	DN	PN1.6/2.5兆帕
類型	DN	L	D	D1	D2			b		Z-Φd	H	重量（公斤）≈
H44-16C H44Y-16C H44Y-16P H44Y-16R H44Y-16I	50	230	160	125	100			16		4-Φ18	135	21
	65	290	180	145	120			18		4-Φ18	142	28
	80	310	195	160	135			20		8-Φ18	165	38
	100	350	215	180	155			20		8-Φ18	180	58
	125	400	245	210	185			22		8-Φ18	210	92
	150	480	280	240	210			24		8-Φ23	233	130
	200	500	335	295	265			26		12-Φ23	304	210
	250	550	405	355	320			30		16-Φ25	348	294
	300	650	460	410	375			30		16-Φ25	390	367
	350	750	520	470	435			34		16-Φ25	430	410
	400	850	580	525	485			36		16-Φ30	468	461
	450	950	640	585	545			40		20-Φ30	523	570
	500	1025	705	650	608			44		20-Φ34	525	850
H44-25攝氏度 H44Y-25C H44Y-25P H44Y-25R H44Y-25I	50	230	160	125	100			20		4-Φ18	160	22
	65	290	180	145	120			22		8-Φ18	175	29
	80	310	195	160	135			22		8-Φ18	185	38
	100	350	230	190	160			24		8-Φ23	220	61
	125	400	270	220	188			28		8-Φ25	248	96
	150	480	300	250	218			30		8-Φ25	276	132
	200	550	360	310	278			34		12-Φ25	350	213
	250	650	425	370	332			36		12-Φ30	410	297
	300	750	485	430	390			40		16-Φ30	430	372
	350	850	550	490	448			44		16-Φ34	518	415
	400	950	610	550	505			48		16-Φ34	560	480
	450	1025	660	600	555			50		20-Φ34	582	610
	500	1150	730	660	610			52		20-Φ41	618	920
類型	DN	PN4.0兆帕
類型	DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	重量（公斤）≈
H44-40攝氏度 H44Y-40C H44Y-40P H44Y-40R H44Y-40I	50	230	160	125	100	88	20	3	4	4-Φ18	169	22
	65	290	180	145	120	110	22	3	4	8-Φ18	173	29
	80	310	195	160	135	121	22	3	4	8-Φ18	185	38
	100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
	125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
	150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
	200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
	250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
	300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
	350	850	570	510	465	422	52	4	5	16-Φ34	455	415
	400	950	655	585	535	474	58	4	5	16-Φ41	510	450
類型	DN	PN6.4兆帕
類型	DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	重量（公斤）≈
H44-64C H44Y-64C H44Y-64P H44Y-64R H44Y-64I	50	300	175	135	105	88	26	3	4	4-Φ23	177	27
	65	340	200	160	130	110	28	3	4	8-Φ23	197	37
	80	380	210	170	140	121	30	3	4	8-Φ23	212	57
	100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
	125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
	150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
	200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
	250	775	470	400	352	313	48	3	4.5	12-Φ41	445	398
	300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
	350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
	400	1150	670	585	525	474	66	4	5	16-Φ18	616	1234
