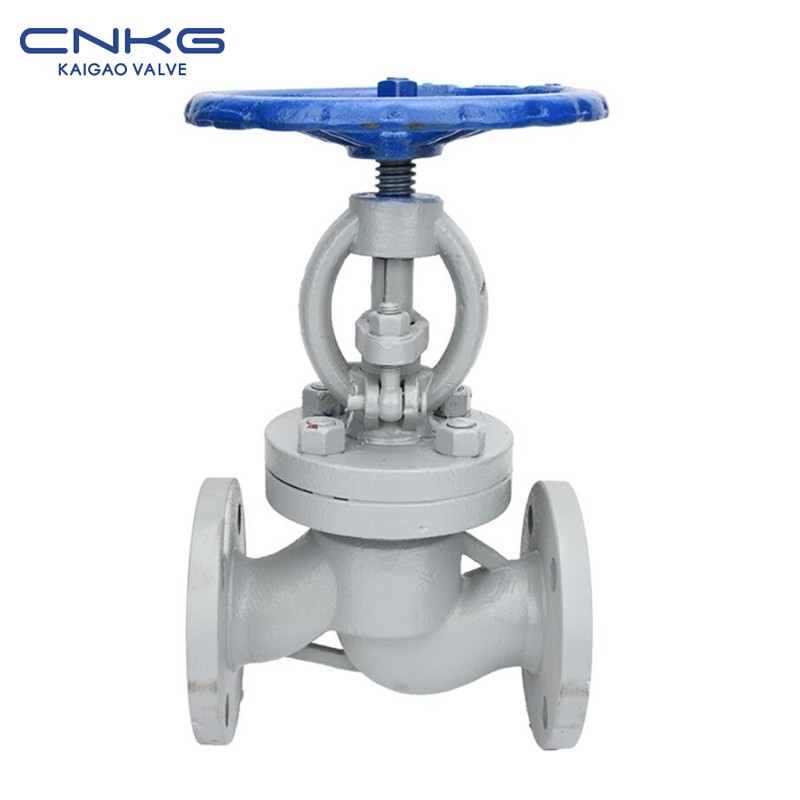

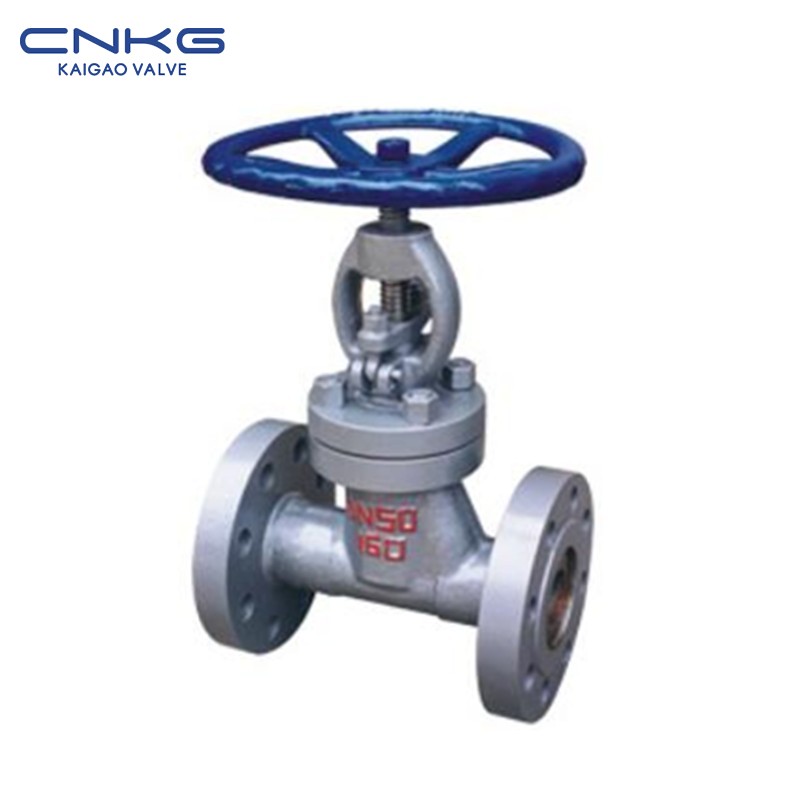

節氣門球閥

Name: Throttle Globe Valve
Rating: 5 (128 reviews)

類型 L41H
尺寸 DN10~200mm
壓力 1.6～4.0MPa
材料鑄鋼、不銹鋼等。

聯絡我們

產品詳情

節氣門球閥規格

壓力	水的強度（兆帕）	密封（水）空氣（兆帕）	低壓密封（空氣）兆帕	工作溫度（℃）	適用媒介
1.6	2.4	1.8	0.6	≤200	硝酸
2.5	3.8	2.8	0.6	≤200	醋酸
4.0	6.0	4.4	0.6	≤200	硝酸
6.4	9.6	7.0	0.6	≤200	醋酸

節氣門球閥主要部件的材料

閥體	幹	密封表面	墊圈（環）	填料
世界銀行	2Cr13	13Cr 聖路易	增強型柔性石墨 1Crl3／柔性石墨 08 低碳鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增強型柔性石墨 SFB-260 SFP-260
WC1	38CrMoAI 25Cr2MoV
WC6
WC9
ZGCr5Mo
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti

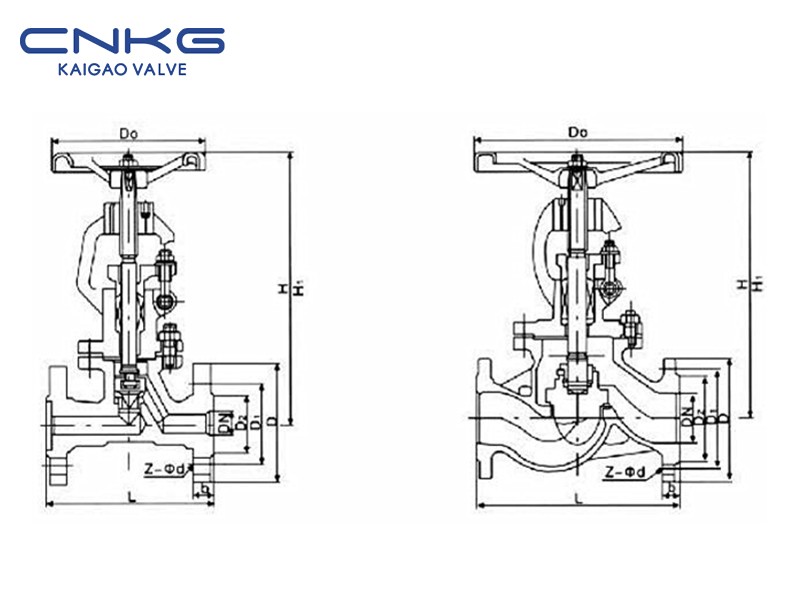

節流球閥主要尺寸和連接尺寸

類型	DN	PN1.6MPa
類型	DN	L	D	D1	D2	D3	b	Z-Φd	H	H1	D0	重量（公斤）≈
L41H-16C L41W-16P L41W-16R	10	130	90	60	40	82	14	4-Φ14	198	207	120	4.8
	15	130	95	65	45	82	14	4-Φ14	200	212	120	4.9
	20	150	105	75	55	95	14	4-Φ14	243	260	140	7.0
	25	160	115	85	65	98	14	4-Φ14	253	276	160	8.7
	40	200	145	110	80	135	16	4-Φ18	312	336	200	15.9
	50	230	160	125	100	150	16	4-Φ18	321	340	200	19
	65	290	180	145	120	170	18	4-Φ18	325	355	240	23
	80	310	195	160	135	190	20	8-Φ18	355	390	240	30
	100	350	215	180	155	210	20	8-Φ18	415	460	280	42
	125	400	245	210	185	250	22	8-Φ18	460	520	320	63
	150	480	280	240	210	300	24	8-Φ23	510	580	360	90
	200	600	335	295	265	355	26	12-Φ23	700	780	360	150
類型	DN	PN2.5MPa
類型	DN	L	D	D1	D2	D3	b	Z-Φd	H	H1	D0	重量（公斤）≈
L41H-25C L41W-25P L41W-25R	10	130	90	60	40	-	16	4-Φ14	198	207	120	4.9
	15	130	95	65	45	-	16	4-Φ14	233	241	120	4.9
	20	150	105	75	55	-	16	4-Φ14	275	285	140	7.0
	25	160	115	85	65	-	16	4-Φ14	285	300	160	8.6
	40	180	135	100	78	115	18	4-Φ18	302	327	180	12
	50	200	145	110	85	135	18	4-Φ18	355	385	200	18.5
	65	230	160	125	100	160	20	4-Φ18	362	397	240	23.5
	80	290	180	145	120	180	22	8-Φ18	325	345	280	32.5
	100	310	195	160	135	198	22	8-Φ18	369	420	280	43.7
	125	350	230	190	160	230	24	8-Φ23	370	425	320	60
	150	480	300	250	218	330	30	8-Φ25	611	692	400	98
	200	600	360	310	278	405	34	12-Φ25	721	806	400	169
	80
	100
類型	DN	PN4.0MPa
類型	DN	L	D	D1	D2	D3	b	Z-Φd	H	H1	D0	重量（公斤）≈
L41H-40C L41W-40P L41W-40R	10	130	90	60	40	16	35	4-Φ14	198	207	120	4.9
	15	130	95	65	45	16	40	4-Φ14	233	241	120	5.0
	20	150	105	75	55	16	51	4-Φ14	275	285	140	7.0
	25	160	115	85	65	16	58	4-Φ14	285	300	160	8.7
	32	180	135	100	78	18	66	4-Φ18	302	327	160	11.6
	40	200	145	110	85	18	76	4-Φ18	355	385	200	15.6
	50	230	160	125	100	20	88	4-Φ18	373	391	240	22.6
	65	290	180	145	120	22	110	8-Φ18	408	433	280	32.9
	80	310	195	160	135	22	121	8-Φ18	436	468	320	43.0
	100	350	230	190	160	24	150	8-Φ23	480	520	360	58.8
	125	400	270	220	188	28	176	8-Φ25	558	608	400	85.0
	150	480	300	250	218	30	204	8-Φ25	611	692	400	97.6
	200	600	375	320	282	38	260	12-Φ30	722	831	400	175
