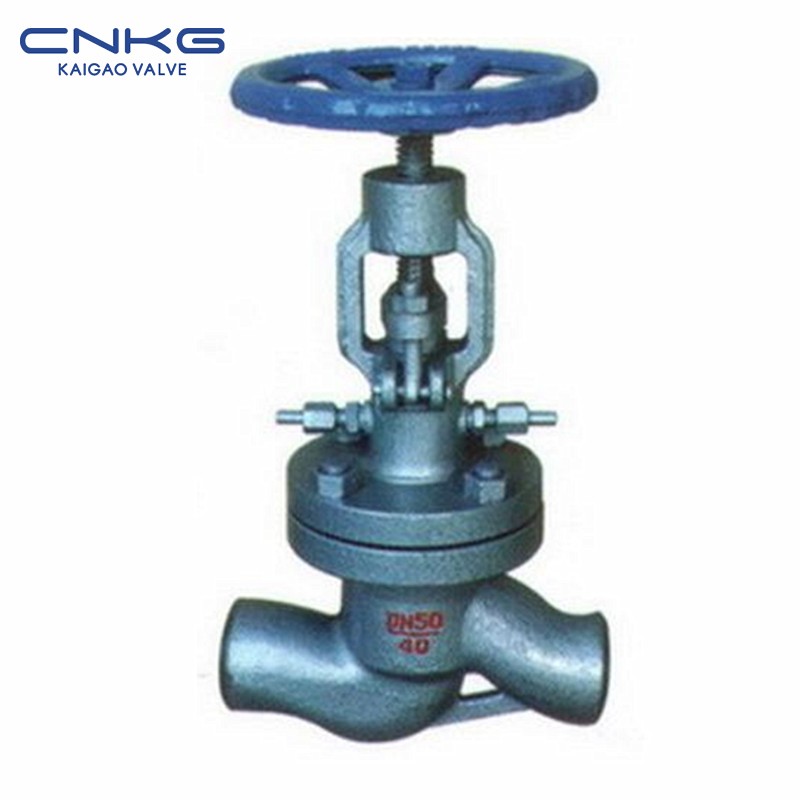

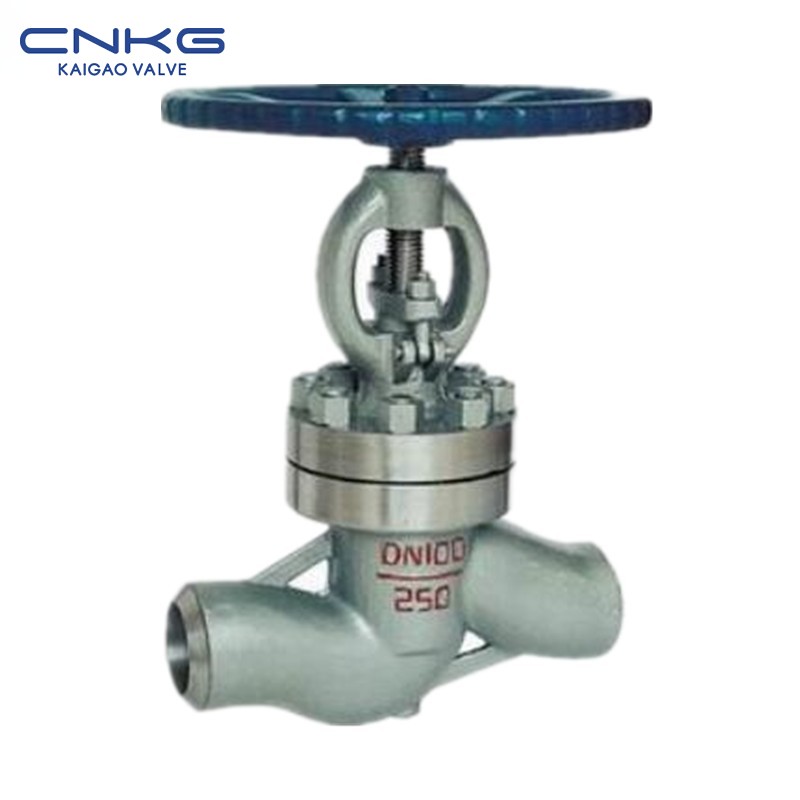

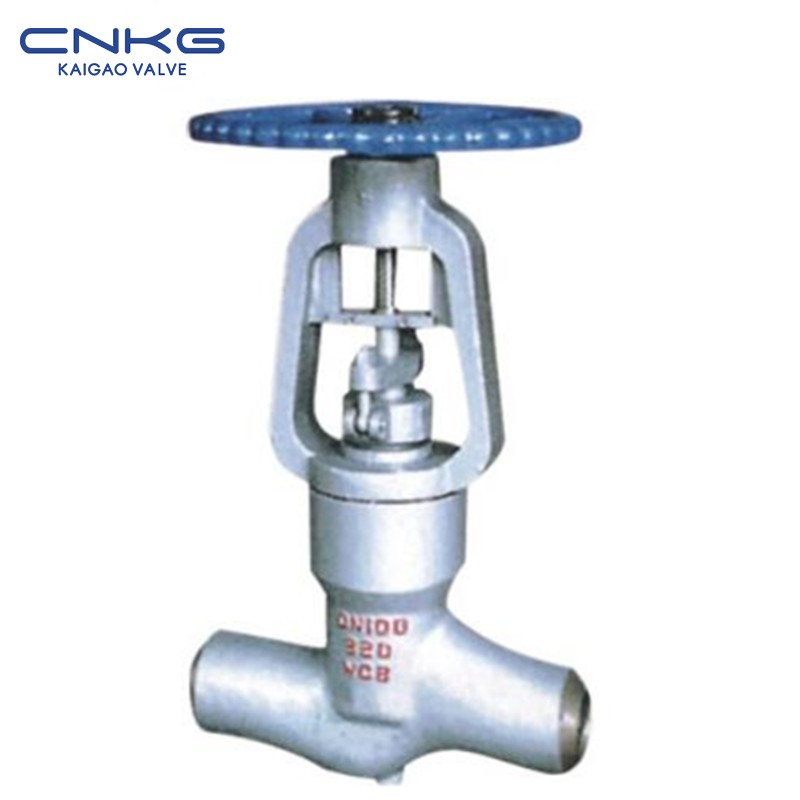

水封式截止閥

類型 DS/J61H
尺寸 DN15~200mm
壓力 1.6～6.4兆帕
材料鑄鋼、不銹鋼等。

聯絡我們

產品詳情

水封式截止閥規格

標稱壓力	2.5 / 4.0 / 6.3 兆帕
力量測試	PT3.75 / 6.0 / 9.45 兆帕
密封性測試	2.75 / 4.4 / 6.93 兆帕
密封性測試	2.75 / 4.4 / 6.93 兆帕
氣密性試驗	0.6兆帕
閥體材料	WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
適用介質：	水/蒸氣/石油產品/硝酸/醋酸
適宜溫度	-29℃-180℃

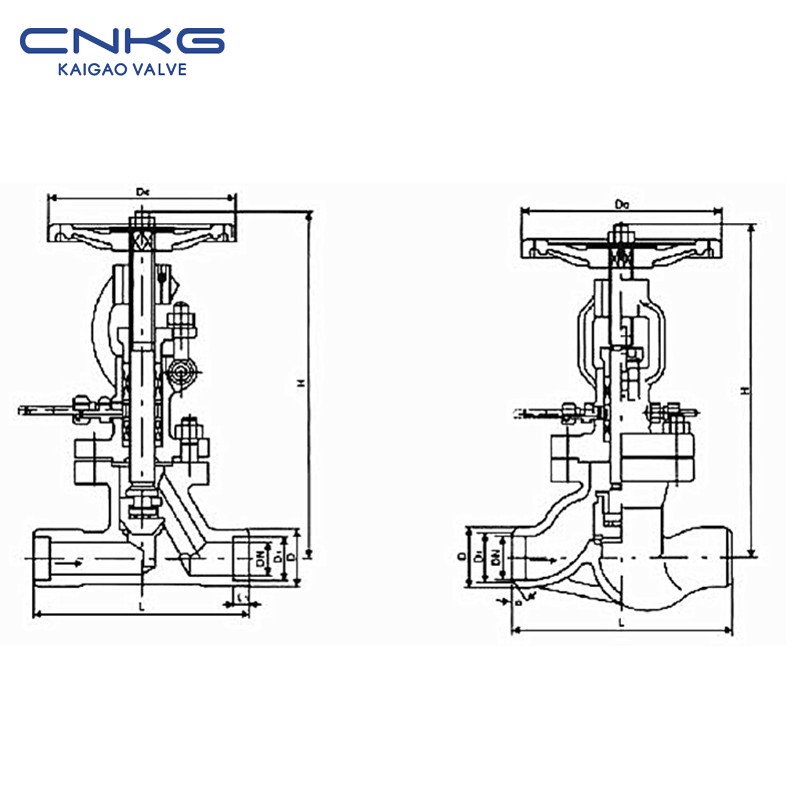

水封截止閥圖紙

水封式截止閥主要零件的材料

身體	世界銀行	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
楔	世界銀行	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
幹	20Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
包裝	柔性石墨		聚四氟乙烯
墊片	18-8 柔性石墨
螺栓	35/35CrMo	25CrMov	1Cr18Ni9	1Cr18Ni9
溫度	-29~425℃	-29~450℃	-40~200℃	-40~200℃
中等的	水、油、蒸汽	蒸氣、油	硝酸	醋酸

水封式截止閥主要尺寸和連接尺寸

類型	DN	PN2.5MPa								重量（公斤）≈
類型	DN	L	D	D1	d	一個	L1	H	D0
DS/J61H-25 DS/J61Y-25	15	130	36	19	15	-	11	257	120	5.0
	20	150	44	26	20	-	11	267	140	7.3
	25	160	44	33	24	-	12	269	140	8.2
	32	180	48	34	32	37°30`	-	255	180	12
	40	200	55	40	38	37°30`	-	395	200	15
	50	230	64	50	46	37°30`	-	354	250	25
	65	290	82	65	64	37°30`	-	400	250	38.5
	80	310	94	78	74	37°30`	-	425	300	49
	100	350	117	97	95	37°30`	-	468	350	64
	125	400	144	122	120	37°30`	-	475	400	83
	150	480	170	148	145	37°30`	-	611	400	94
	200	600	220	197	193	37°30`	-	721	400	152
類型	DN	PN2.5MPa								重量（公斤）≈
類型	DN	L	D	D1	d	一個	L1	H	D0	重量（公斤）≈
DS/J61H-40 DS/J61Y-40	15	130	38	19	15	-	11	257	120	5.7
	20	150	47	26	20	-	11	267	140	7.6
	25	160	47	33	24	-	12	270	140	8.8
	32	180	53	34	32	37°30`	-	257	180	13.2
	40	200	57	40	38	37°30`	-	297	200	16.5
	50	230	68	50	46	37°30`	-	354	250	26
	65	290	85	65	62	37°30`	-	405	250	41.3
	80	310	98	78	74	37°30`	-	427	300	51.5
	100	350	122	97	95	37°30`	-	470	350	69
	125	400	148	122	120	37°30`	-	475	400	89
	150	480	176	148	145	37°30`	-	614	400	98
類型	DN	PN4.0MPa
類型	DN	L	D	D1	d	一個	L1	H	D0	重量（公斤）≈
DS/J61H-64 DS/J61Y-64	15	210	38	19	15	-	11	257	140	6.4
	20	230	47	26	19	-	11	269	160	8.4
	25	230	47	33	24	-	12	273	180	9.6
	32	260	53	34	32	37°30`	-	259	200	23
	40	260	57	40	38	37°30`	-	297	250	34
	50	300	70	50	46	37°30`	-	256	280	46
	65	340	86	65	62	37°30`	-	405	320	67
	80	380	100	78	74	37°30`	-	429	360	85
	100	430	124	97	95	37°30`	-	477	400	97
