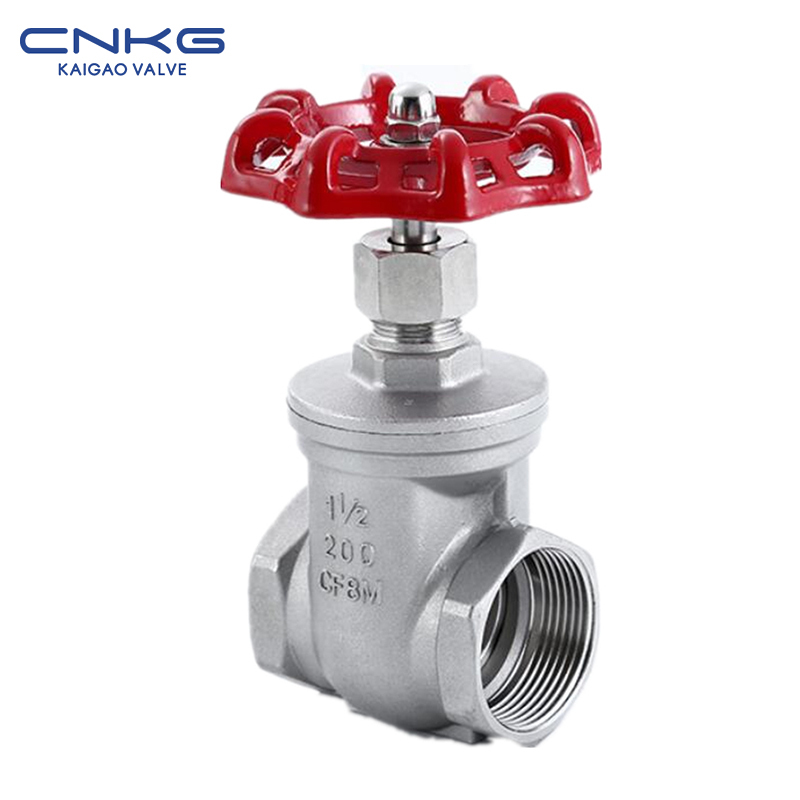

Z11W不鏽鋼內螺紋閘閥
內螺紋閘閥主要零件材料
| 不。 | 部件名稱 | 材料 |
| 1 | 身體 | CF8M/CF8 |
| 2 | 光碟 | CF8M/CF8 |
| 3 | 幹 | SS316/SS304 |
| 4 | 帽子 | CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推墊圈 | SS304 |
| 7 | 莖托 | SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 堅果 | SS304 |
| 10 | 填料函螺母 | SS316/SS304 |
| 11 | 手輪 | 鋁合金 |
| 12 | 銘牌 | 鋁 |
| 13 | 手輪墊片 | SS304 |
| 14 | 手輪螺母 | SS304 |
內螺紋閘閥主要尺寸及連接尺寸
| 在 | 1/2英寸 | 3/4英寸 | 1英吋 | 1 1/4 英寸 | 1 1/2 英寸 | 2英吋 |
| 一個 | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
