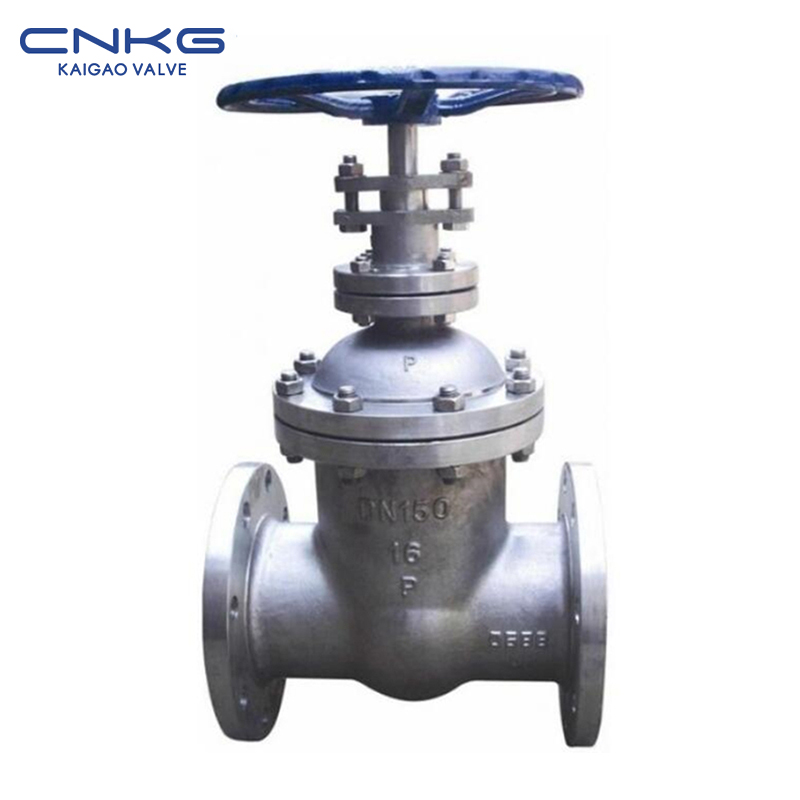

Z41CY 耐磨耐腐蝕陶瓷閘閥.jpg

Z41CY 耐磨耐腐蝕陶瓷閘閥

  • 類型 Z41CY
  • 尺寸 DN15~300mm
  • 壓力 1.6～2.5MPa
  • 材料 鑄鋼、不鏽鋼（304L/R、316L/R）
聯絡我們
產品詳情

陶瓷閘閥主要部件材料

身體 世界銀行 ZGCr5Mo ZG1Cr18Ni9Ti
帽子 世界銀行 ZGCr5Mo ZG1Cr18Ni9Ti
光碟 WCB+工程陶瓷 ZGCr5Mo+工程陶瓷 ZG1Cr18Ni9Ti+工程陶瓷
座位 工程陶瓷 工程陶瓷 工程陶瓷
幹 2Cr13 25Cr2MoV 1Cr18Ni9Ti
堅果 ZCuA110Fe3 ZCuA110Fe3 ZCuA110Fe3

陶瓷閘閥主要尺寸和連接尺寸

1.6MPa 單位：mm
DN（毫米） L D D1 D2 b f Z-Φd H H1 D0 重量（公斤）
Z40 /41 / H / Y /-16C / P / R / I
40 200 145 110 85 16 3 4-18 300 352 200 18
50 250 160 125 100 16 3 4-18 358 438 240 29
65 265 180 145 120 18 3 4-18 375 450 240 33
80 280 195 160 135 20 3 8-18 433 528 280 46
100 300 215 180 155 20 3 8-18 502 620 320 63
125 325 245 210 185 22 3 8-18 612 753 360 108
150 350 280 240 210 24 3 8-23 676 847 360 134
200 400 335 295 265 26 3 12-23 820 1039 400 192
250 450 405 355 320 30 3 12-25 969 1245 450 273
300 500 460 410 375 30 3 12-25 1142 1472 560 379
350 550 520 470 435 34 4 16-25 1280 1450 640 590
400 600 580 525 485 36 4 16-30 1452 1887 640 850
450 650 640 585 545 40 4 20-30 1541 2011 720 907
500 700 705 650 608 44 4 20-34 1676 2181 720 958
600 800 840 770 718 48 5 20-41 1874 2346 800 1112
GB 2.5MPa 單位：mm
DN（毫米） L D D1 D2 b f Z-Φd H H1 D0 重量（公斤）
Z40 /41 / H / Y /-25C / P / R / I
40 200 145 110 85 18 3 4-18 300 352 200 18
50 250 160 125 100 20 3 4-18 358 438 240 28
65 265 180 145 120 22 3 8-18 375 450 240 33
80 280 195 160 135 22 3 8-18 433 528 280 46
100 300 230 190 160 24 3 8-23 502 620 320 64
125 325 270 220 188 28 3 8-25 612 753 360 116
150 350 300 250 218 30 3 8-25 676 847 360 141
200 400 360 310 278 34 3 12-25 820 1039 400 213
250 450 425 370 332 36 3 12-30 969 1245 450 290
300 500 485 430 390 40 4 16-30 1142 1472 560 400
350 550 550 490 448 44 4 16-34 1280 1450 640 631
400 600 610 550 505 48 4 16-34 1452 1887 640 900
450 650 660 600 555 50 4 20-34 1541 2011 720 1013
500 700 730 660 610 52 4 20-41 1676 2181 720 1166
600 800 840 770 718 56 5 20-41 1874 2346 800 1258
